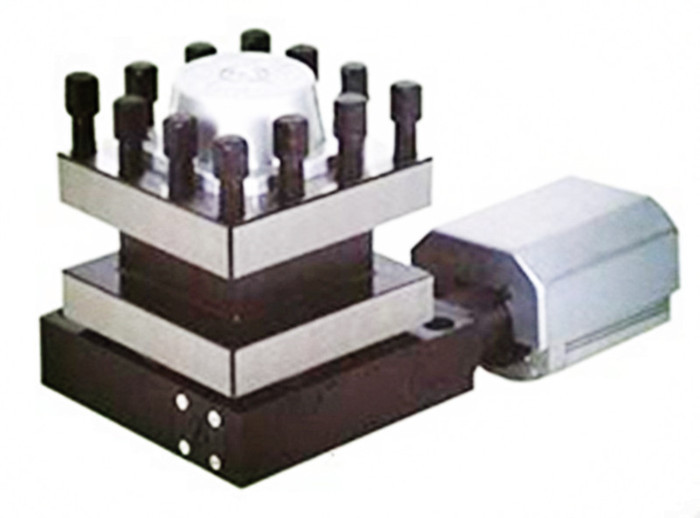

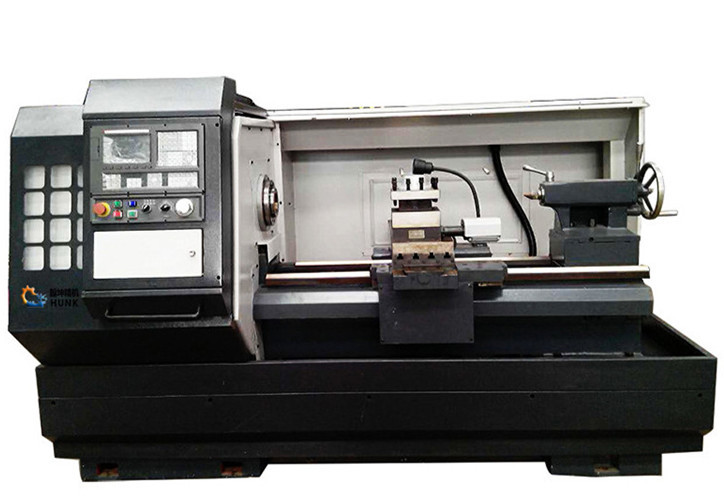

數控車床刀架常見故障及其診斷維修

刀架不能啟動

(1)機械方面的原因

① 刀架預緊力過大。當用六角扳手插入蝸桿端部旋轉時不易轉動，而用力時，可以轉動，但下次夾緊后刀架仍不能啟動。此種現象出現，可確定刀架不能啟動的原因是預緊力過大，可通過調小刀架電機夾緊電流排除之。

② 刀架內部機械卡死。當從蝸桿端部轉動蝸桿時，順時針方向轉不動，其原因是機械卡死。首先，檢查夾緊裝置反靠定位銷是否在反靠棘輪槽內，若在，則需將反靠棘輪與螺桿連接銷孔回轉一個角度重新打孔連接；其次，檢查主軸螺母是否鎖死，如螺母鎖死，應重新調整；再次，由于潤滑不良造成旋轉件研死，此時，應拆開，觀察實際情況，加以潤滑處理。

(2)電氣方面的原因

①電源不通、電機不轉。檢查溶芯是否完好、電源開關是否良好接通、開關位置是否正確。當用萬用表測量電容時，電壓值是否在規定范圍內，可通過更換保險、調整開關位置、使接通部位接觸良好等相應措施來排除。除此以外，電源不通的原因還可考慮刀架至控制器斷線、刀架內部斷線、電刷式霍爾元件位置變化導致不能正常通斷等情況。

②變頻器的正轉輸入端子和反轉輸入端子斷線。

③ 手動換刀正常、機控不換刀，應重點檢查微機與刀架控制器引線、微機I／0接口及刀架到位回答信號。

④ 梯形圖中正轉輸出信號Y0.0和反轉輸出信號Y0.1在輸入有信號的情況下，輸出為低電平，導致對應的繼電器無輸出。

以上便是數控車床刀架常見故障及其診斷維修的介紹希望可以幫助到大家，更多的數控知識，請關注我們。
